QY球友会隔离式安全栅GS8531-EX与与西门子S7-300 PLC接线示意图如下：
GS8531-EX为回路供电安全栅，故此时需要调整S7-300为两线制模式，即“D”
*********************西门子S7-300 PLC背板接线示意如下************************

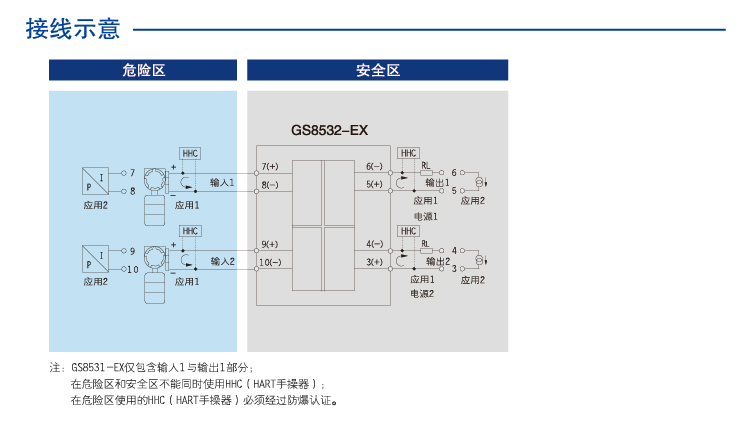

**************GS8531-EX***************
