我国每年因雷电危害造成的生产损失数以万计，为规范仪表防雷，减少雷电风险。2005年，中国石化工程建设公司（简称SEI）主导立项了《石油化工仪表系统防雷工程设计规范》，2007年8月着手起草，隔年10月报批，历经4年于2012年11月由工信部批准，2013年实施，是我国首篇仪表防雷工程设计的标准规范，也是第一个相关领域和相关专业的规范。规定了仪表防雷的基本方法，填补国内外的空白，从实施以来，成为仪表及控制系统雷电防护的重要规范。2021年5月，SH/T 3164-2021《石油化工仪表系统防雷工程设计规范》（以下简称”新版规范”）正式公示，即将发布、执行。
为加强自控工程技术人员系统学习和掌握新版规范，自控中心站举办了该规范的宣贯研讨会议。QY球友会出席了该会议并做《自控系统防雷设计和实践》的主题分享，对雷电的防护设计、电涌防护器（以下称SPD）在系统防雷中的应用和推广的思考、研究和实践。
以下全文，分享QY球友会视角的解读，希望对诸君的防雷工程设计有所帮助，一同探讨和推广SH/T 3164-2021，为防雷安全助力，如有不妥之处，欢迎在评论区留言。
也借此文，感谢以该规范主编人SEI副总工程师叶向东为代表的各位业内专家，为推动行业往安全、规范方向不断前进做出的努力。会议由规范主编人及来自石化、化工、石油等系统的自控专业技术人员90余人参加学习。
QY球友会销售总经理袁源在宣贯会上做《自控系统防雷设计和实践》的主题分享。
新版规范主要修订了以下3点内容：
雷电活动的划分关系到防雷工程设计，是确定雷电防护等级的重要依据之一。我国的雷电气象记录采用年平均雷暴日，没有雷击频率的记录。然而仅凭年平均雷暴日无法表达雷电强度大小，也难以确定雷击次数和频率。
按什么等级来实施防雷工程？
怎样确定仪表防雷工程呢？
室内电子设备还需要防雷吗？
新版规范具体规定了实用的防雷工程方法，没有直接采用雷击频率、预计次数和不同的雷电参数作为防护程度的度量，淡化和回避没有确定解决方案的问题，避免了复杂的风险评估，使规范具有实际效能、简明易行。
新版标准中还有一条需要大家注意“有管辖权的部门可不经评估就规定需要采取雷电防护措施”。
新版和2012版规范中均规定了仪表防雷工程应采用的方法，相比2021版规范，新版规范中：

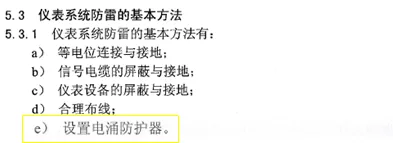

▶ 对各防雷方法之间的关系做了明确规定—应同时采用
▶ 将设置SPD从方法末位提到首位
▶ 删除了合理布线这一方法（因为已体现在主要方法的规定中）
▶ 将等电位接地、信号电缆接地、仪表设备接地整合成仪表系统接地表述。

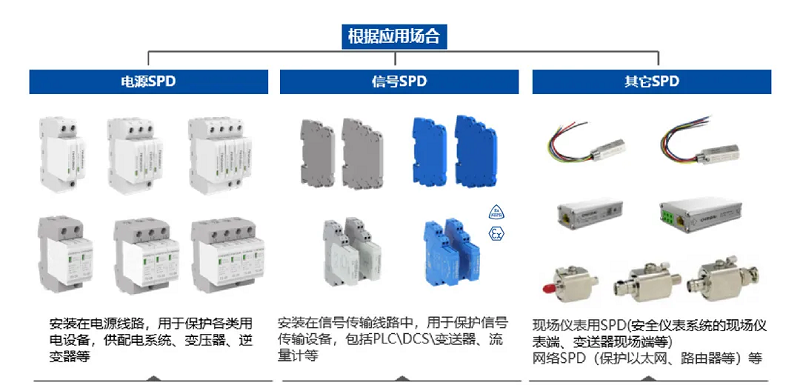

为什么需要安装SPD？
仪表已经接地了还用SPD？
为什么要同时采用SPD、仪表接地、电缆接地、仪表屏蔽？
对于这些疑问，叶向东做出了解答：

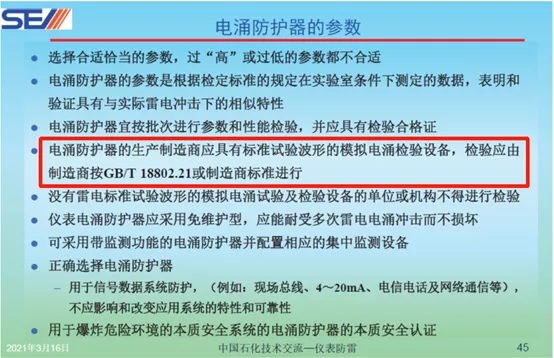

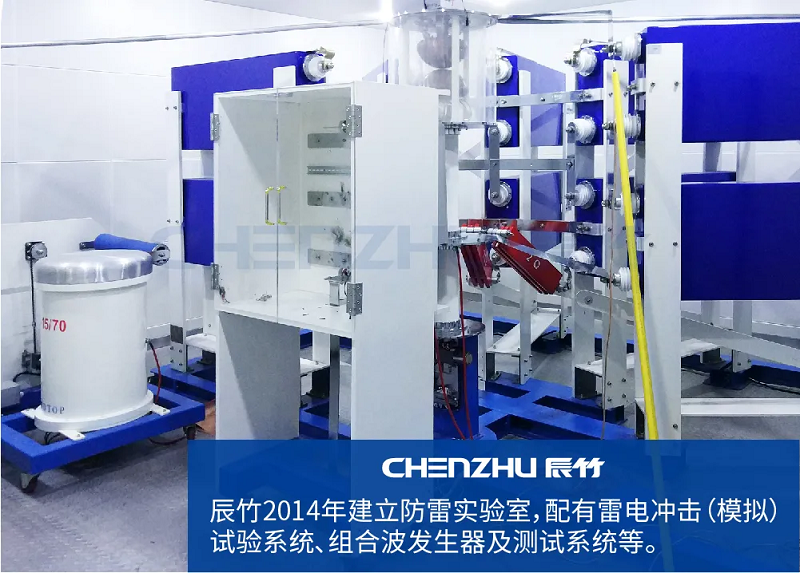

此外，新版规定中规定“SPD的生产制造厂商应具有标准试验波形的模拟电涌检验设备，检验应有制造商按GB/T 18802.21或制造商标准进行”。
此项规定给用户带来了安心保障，同时也对制造商提出了更高要求。用户在今后购买SPD时记得选择有检验设备的制造商。
T1、D1：10/350μs波形，峰值33kA；
T2：8/20μs波形，峰值220kA；
T3、C2：复合波，峰值40kV/20kA。
新版规范规定：仪表防雷采用网型结构接地。

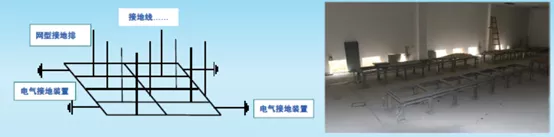

网型结构采用多根接地排连接成网格的形式，根据室内仪表机柜的排列在机柜下方成行设置，接地排在两端及中间连接形成网格接地排。
典型的网型结构应符合下图所示的网型结构示意图：

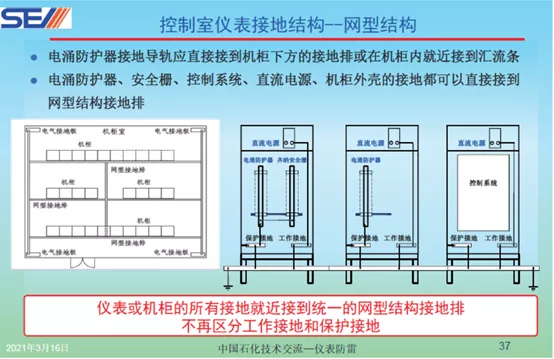

控制室的保护接地、工作接地、本质安全接地、屏蔽接地、SPD接地等仪表系统接地均应就近接到网型结构接地系统。不用区分接地类型！

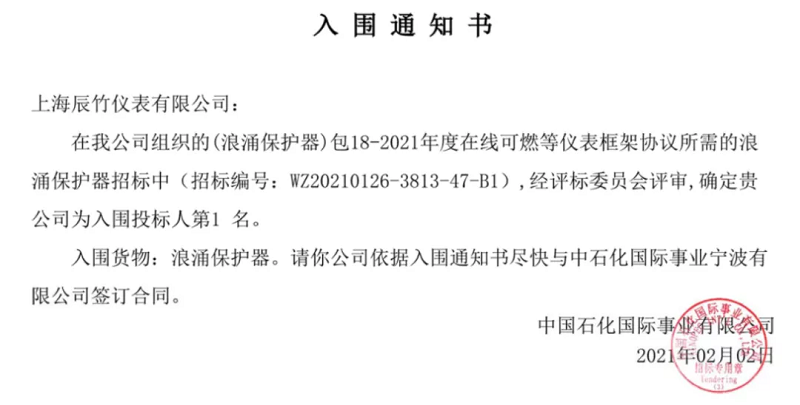

今年2月份，QY球友会SPD以第1名的成绩成功入围2021年度中石化采购框架。
以规矩成方圆。SH/T 3164-2021《石油化工仪表系统防雷工程设计规范》是指引、是强调。
QY球友会将在SH/T 3164-2021等国内外标准的指导下继续研发、生产优质SPD，助力仪表系统防雷工程稳定可靠！
关于新版规范更全面、权威的解读大家可点击《干货 | 提前领悟SH/T 3164-2021 《石油化工仪表系统防雷工程设计规范》。
