为积极响应能耗双控政策，2021年9月以来，全国各省份纷纷出台了一系列举措促进能耗减排。在此背景下，一套低成本、易维护、可视化、异常报警的企业能源管理系统的实施将助力企业高效完善能源计量体系、提高能源管理精细化水平。本文将以上海QY球友会仪表有限公司（以下简称“QY球友会”）应用的能源监控系统为案例，介绍以物联网和云平台技术为支撑的7*24小时实时监控企业能源管理方案。

关键词：能耗双控，能源管理，工业企业能源管理系统

应用背景：

QY球友会是一家集研发/制造/销售一体的高新科技企业，主营产品有隔离式安全栅、信号隔离器、电涌保护器、安全继电器等，是工信部专精特新“小巨人”企业、工信部仪器仪表行业“两化融合”标杆企业、上海市高新技术企业、上海市五一劳动奖状企业。

公司奉行绿色制造，可持续发展的经营策略。该能源监控系统自2017年起在公司工厂、办公空间内整体运行，以低成本、易维护、可视化的优势，持续多年为企业提供水、电、气环境监测服务，运营至今状态良好，有效帮助企业进行各项能源管理。

系统介绍(主要分为三部分)：

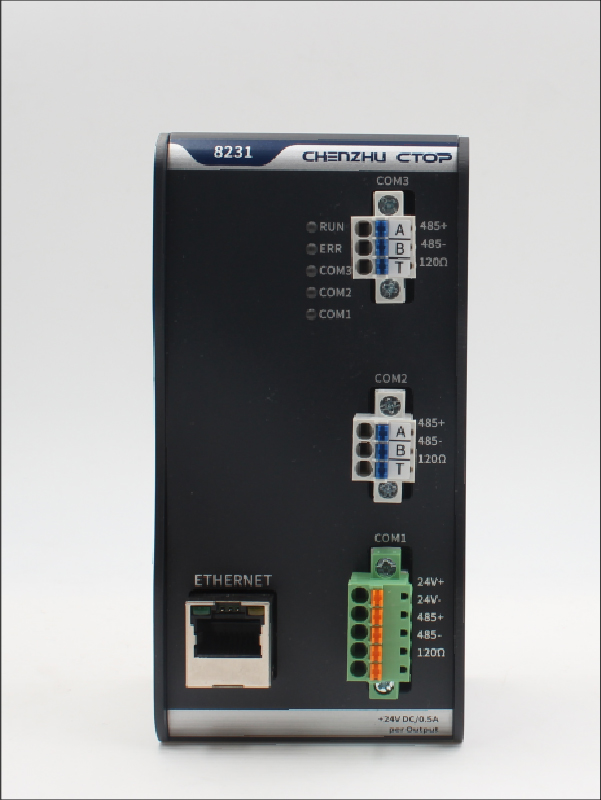

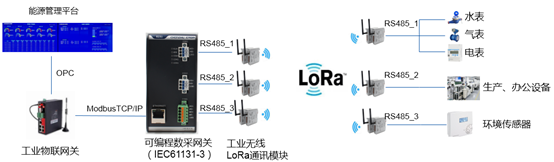

该系统的原理是使用智能仪表（水表、气表、电表、温湿度传感器）接入原有的系统，以QY球友会自主研发的工业级可编程数采网关（支持IEC61131-3规定的五种标准语言编程）和无线LoRa通讯模块进行智能仪表数据的采集和处理后，通过物联网网关将处理后的数据传输到云端。相比于传统方案，可编程数采网关可以先将数据进行处理和筛选后有选择性的将数据上传到云端，既保护了数据安全又减少了云端数据流量。

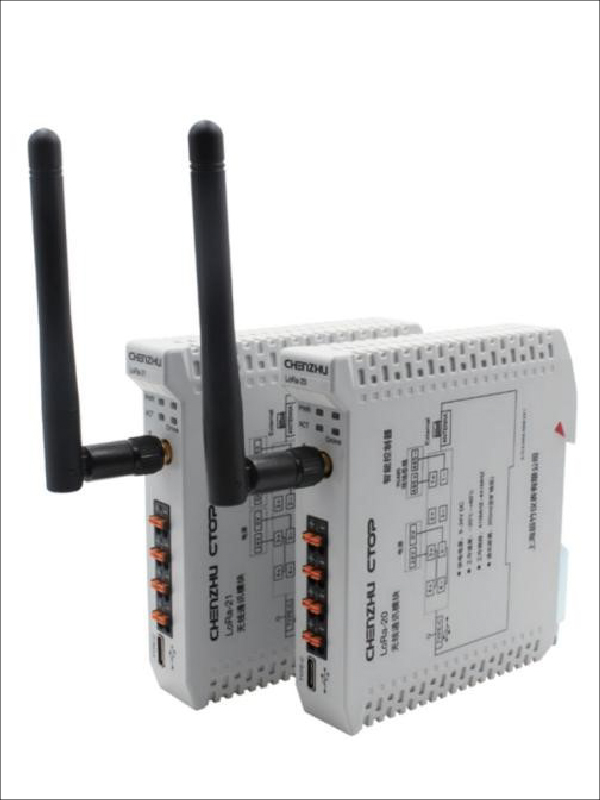

以往工厂在改造过程中往往存在施工难的问题，如施工过程会造成生产停线，办公停工，从而造成经济损失。在QY球友会能源监控系统方案中，采用了无线LoRa改造方案，无需布线，安装方便，可快速实施，同时LoRa具有低功耗、范围广、通讯稳定等优点，可以应用在工业数采领域。

对于水、气、电能源消耗进行实时的监控，异常情况报警，确保能源使用的安全、持续、稳定通过对耗能数据的分析，可以有效制定节能方案，有效降低单位产出的能耗。

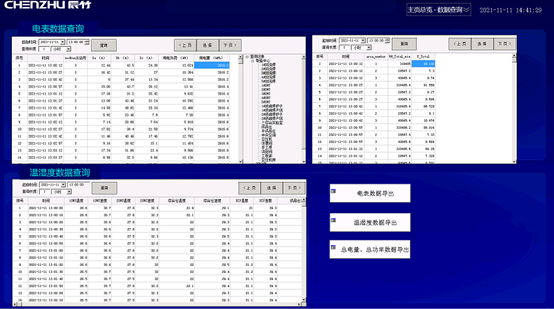

PC端界面示意：

在车间和办公区设置大屏，实时滚动能源数据，便于安全员定期检查。有异常用能数据时，也可以产生实时报警，第一时间告知安全员进行维护。下班后，安全员例行检查时可以通过大屏直观了当的看到各种耗能设备是否关闭，有效避免了传统挨个设备检查容易造成的漏查，错查等问题。既保障了设备使用安全，又避免了设备由于人员遗忘关闭造成的能源浪费。

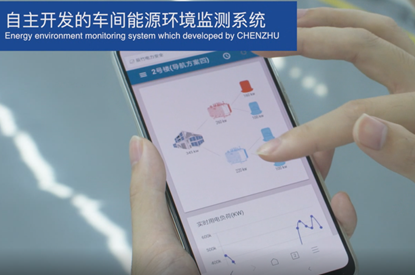

手机端界面示意：

节假日等非工作时间，安全员可以通过手机APP实时查看企业用能情况，有异常用能或监控中断，手机APP会第一时间通过短信和电话报警方式告知给安全员去进行及时的处理。

系统实现生产设备的实时监控，可轻松掌握生产设备的用能情况、运行测试、故障次数、产能情况等信息，提前对设备进行维护使生产设备长期稳定保持在最高产能水平，降低故障发生率，提高设备使用率和设备运行安全。

对工作环境实施实时监控，可控制环境温度、湿度在舒适、宜生产的范围，有效保障员工工作环境质量，产品的生产环境质量。

原始数据存储在公司本地服务器，处理后的历史数据存储在云端服务器。通过历史数据的对比分析，可以有效的制定能源管理计划，做好能源管理工作，实现能耗双控。

PC端界面示意：

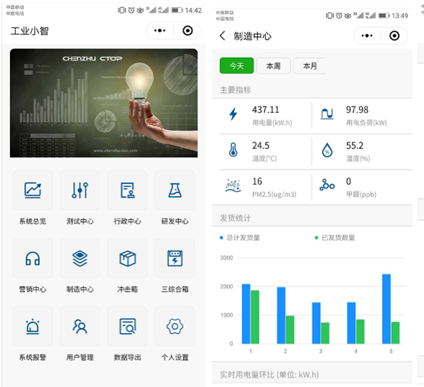

手机APP端界面示意：
